فناوری‌های پیشرفته برش هواگاز و لیزر: انقلابی در تولید فلنج‌های ورق صنعتی

جایگاه فلنج در صنعت و ضرورت نوآوری در تولید

اهمیت فلنج‌ها:

نقش اساسی فلنج‌ها به عنوان اتصالات استاندارد و جداسازی‌پذیر در پایپینگ، تجهیزات و سیستم‌های مکانیکی.
کاربردها در صنایع گوناگون: نفت و گاز، پتروشیمی، نیروگاهی (حرارتی، هسته‌ای)، شیمیایی، صنایع غذایی، دریایی، تاسیسات شهری (آب و فاضلاب)، هوافضا و …
اهمیت آب‌بندی (Sealing) و تحمل فشار و دما در عملکرد ایمن و کارآمد سیستم‌ها.

تحول در فرآیندهای تولید:

روند تاریخی تولید فلنج: از روش‌های اولیه تا فورج، ریخته‌گری و ماشین‌کاری.
نیاز به روش‌های مدرن برای پاسخگویی به الزامات:
افزایش سایز تجهیزات و لوله‌ها.
توسعه مواد جدید با خواص متفاوت.
الزامات دقیق‌تر استانداردهای بین‌المللی.
رقابت در بازار جهانی و نیاز به کاهش هزینه‌ها و زمان تولید.
تقاضا برای قطعات سفارشی و با هندسه‌های پیچیده.

ظهور تکنولوژی‌های برش CNC:

نقش برش هواگاز و برش لیزر به عنوان دو ستون اصلی در تولید فلنج‌های ورق امروزی.

فلنج‌های ورق (Plate Flanges):

فلنج ورق: فلنچی که از برش یک صفحه (ورق) فلزی با ضخامت مشخص و سپس ماشین‌کاری حفره مرکزی و سطوح جانبی ساخته می‌شود.
تفاوت بنیادین با فلنج‌های فورج (Forged Flanges) و ریخته‌گری (Cast Flanges) از نظر ساختار دانه‌بندی، خواص مکانیکی و روش تولید.

انواع رایج فلنج‌های ورق (بر اساس ساختار و کاربرد):

فلنج کور (Blind Flange):

برای مسدود کردن انتهای خطوط لوله یا مخازن.
فلنج روکار (Weld Neck Plate Flange – به ندرت):

این نوع معمولاً فورج است، اما گاهی فلنج‌های ورق با اتصال جوشی به لوله (Slip-on) یا رزوه‌ای (Threaded) نیز تولید می‌شوند که ماهیت ورق دارند. (توجه: برای دقت بیشتر، باید روی انواع رایج‌تر تمرکز کرد).
فلنج لب به لب (Lap Joint Flange):

که معمولاً همراه با یک Stub-end استفاده می‌شود.
فلنج رزوه‌ای (Threaded Plate Flange):

برای کاربردهای خاص که جوشکاری ممکن نیست.
فلنج گلویی ورق (Weld Neck Plate Flange):

این نوع بسیار نادر است و معمولاً فلنج Weld Neck از نوع فورج است. (نکته: در مقاله باید اشاره شود که چرا این نوع فلنج ورق رایج نیست یا چه چالش‌هایی دارد).

برش cnc هواگاز(Oxy-fuel Cutting): تکنولوژی کلاسیک برای فلنج‌های سنگین

یکی از بهترین روش برای ساخت و برش فلنج های ضخیم با سوراخ گرد یا لوبیایی برش cnc هواگاز است.

مراحل برش هواگاز برای فلنج ورق:

آماده‌سازی ورق: انتخاب ورق مطابق استاندارد و ابعاد مورد نیاز.
تعیین مسیر برش (Path Planning) در نرم‌افزار CAM.
تنظیم پارامترها: فشار گازها، نوع نازل، سرعت حرکت (Feed Rate)، فاصله نازل تا قطعه (Stand-off Distance).
انجام برش: مراحل پیش‌گرمایش، شروع برش و حرکت مداوم مشعل.
برش حفره مرکزی و محیط فلنج.

مزایا cnc در تولید فلنج:

قابلیت برش ضخامت‌های بسیار بالا: ایده‌آل برای فلنج‌های سایز بزرگ و دیواره ضخیم (تا چند صد میلی‌متر).
* هزینه سرمایه‌گذاری اولیه نسبتاً پایین: در مقایسه با سیستم‌های لیزر پیشرفته.
* هزینه عملیاتی پایین‌تر برای مواد مصرفی: گازهای سوختی ارزان‌تر از لیزر.
* انعطاف‌پذیری در سایز قطعات: قابلیت برش قطعات بسیار بزرگ روی دستگاه‌های پورتال.
* محدودیت‌ها و چالش‌ها:
* محدودیت جنس: عمدتاً برای فولادهای کربنی و کم آلیاژ مناسب است. برش استنلس استیل و فلزات غیرآهنی به روش هواگاز (بدون افزودنی خاص) اقتصادی و دقیق نیست.
* منطقه متاثر از حرارت (HAZ): ایجاد یک ناحیه در لبه برش که خواص متالورژیکی آن تحت تاثیر حرارت تغییر می‌کند. این می‌تواند منجر به تردی یا تنش‌های پسماند شود.

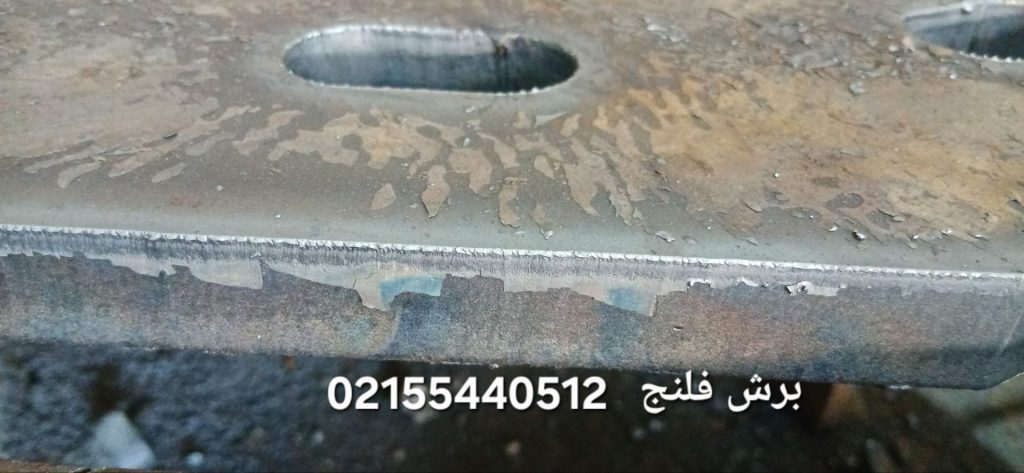

* کیفیت سطح برش: لبه برش معمولاً زبرتر است و دارای پخ (Bevel) طبیعی ناشی از زاویه برش است. نیاز به ماشین‌کاری دقیق سطوح جفت‌شونده و لبه‌های داخلی/خارجی.
* دقت کمتر: تلرانس‌های ابعادی معمولاً بزرگتر از لیزر هستند، که ممکن است برای فلنج‌های کلاس فشاری بالا یا کاربردهای حساس کافی نباشد.
* سرعت پایین‌تر برای ورق‌های نازک: در مقایسه با لیزر.

برش لیزر (Laser Cutting): دقت و سرعت برای فلنج‌های مدرن

برش لیزر معمولا هزینه بیشتری نسبت به هواگاز داره ولی برای ورقهای ضخیم بهتره از هواگاز استفاده بشه
