برش ورق با گیوتین مزایا و کاربردها
برش ورق با گیوتین یکی از روشهای قدیمی اما بسیار قوی و پرکاربرد برای برش ورقهای فلزی است. این دستگاه با استفاده از دو تیغه (یکی ثابت و یکی متحرک) ورق را در یک خط مستقیم و با دقت مناسب برش میدهد.
مثال ساده:
وقتی میخواهیم یک ورق آهن ۲ متر × ۱ متر را از وسط نصف کنیم، بهترین روش برای برش مستقیم و سریع، استفاده از برش گیوتین است.
برش ورق با گیوتین چگونه کار میکند؟ (نحوه عملکرد)
در این دستگاه ورق بین دو تیغه قرار گرفته و با پایین آمدن تیغه متحرک، ورق بهصورت تمیز و بدون انحراف بریده میشود.
مراحل انجام برش گیوتین
- تنظیم عرض ورق با خطکش CNC
- قرار گرفتن ورق زیر گیرههای فشاری
- پایین آمدن تیغه بالایی با فشار مکانیکی یا هیدرولیک
- برش ورق در یک خط صاف
- خروج ورق بدون پلیسه
مثال:
در کارگاهها معمولاً ورق ۳ میلیمتر در سایزهای مختلف آورده میشود و مشتری سفارش نوار ۵ سانتیمتری میدهد. اپراتور عرض را روی ۵ سانت تنظیم کرده و ورق را پشت سر هم به نوار تبدیل میکند.
انواع دستگاه برش ورق با گیوتین
قیچی مکانیکی
سرعت بسیار بالا
مناسب تیراژ زیاد
کاربرد: برش ورقهای نازک مثل ورق روغنی و گالوانیزه
مثال:
در تولید کابینت یا لوازم خانگی، ورق روغنی نازک را با سرعت بسیار بالا برش میدهند.
برش گیوتین هیدرولیک
قدرت زیاد
امکان برش ورقهای ضخیم
لرزش کم
مثال:
برای برش ورق ۱۰ میلیمتر، معمولاً از گیوتین هیدرولیک استفاده میشود چون دستگاه مکانیکی قدرت کافی ندارد.
دستگاه گیوتین CNC
تنظیم اتوماتیک طول و زاویه
دقت فوقالعاده
مناسب تولید قطعات صنعتی دقیق
مثال:
برای برش قطعاتی که قرار است بعداً خم یا جوش دقیق بخورند، گیوتین CNC انتخاب اول است.
مزایای برش گیوتین
برش مستقیم و دقیق
تیغه بهصورت خطی حرکت میکند و نتیجه، برشی کاملاً صاف است.
مثال:
برای برش تسمههای یکنواخت مثل تسمه ۴۰×۳ میلیمتر، گیوتین بهترین انتخاب است.
سرعت بالا
عملیات برش هر ورق فقط چند ثانیه طول میکشد.
مثال:
یک کارگاه سولهسازی روزانه صدها متر ورق را با گیوتین برش میدهد و زمان زیادی ذخیره میکند.
هزینه مقرونبهصرفه
نسبت به لیزر، واترجت و پلاسما بسیار ارزانتر است.
مثال:
در بازار آهن اکثر مغازهها بهجای لیزر از گیوتین استفاده میکنند چون برش تسمه یا نوار هزینه زیادی ندارد.
مناسب برای ورقهای ضخیم
گیوتینهای هیدرولیک ورقهای حتی ۱۲ تا ۲۰ میلیمتر را هم برش میدهند.
مثال:

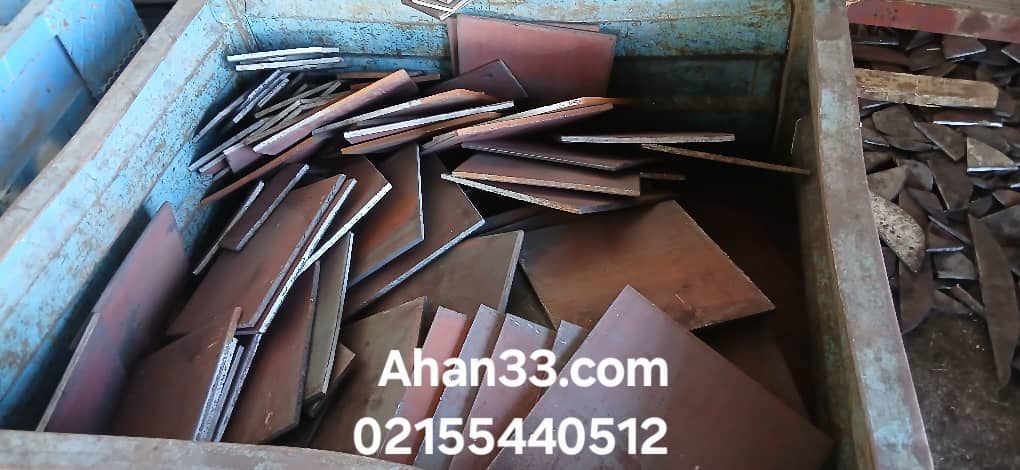

برای ساخت صفحات تقویتی زیر ستون سازهها، معمولاً ورقهای ۱۰ الی 25 میلیمتر نیاز است که با گیوتین تهیه میشود
چه متریالهایی با گیوتین قابل برش هستند؟
ورق سیاه (۳ تا ۱۵ میلیمتر)
ورق روغنی
استیل (تا ضخامت متوسط)
آلومینیوم
ورق مس و برنج
مثال:
در تولید تابلوهای برق از ورقهای گالوانیزه ۱ یا ۱.۵ میلیمتر استفاده میشود که روزانه با گیوتین برش میخورند.
کاربردهای برش گیوتین در صنعت
ساختمان و سازه
برش ورق برای تیرچه، رابیتس، سوله، سقف سبک و …
خودروسازی
برش قطعات اولیه بدنه و تقویتیها
لوازم خانگی
برش ورقهای روغنی و استیل برای بدنه محصول
خدمات آهنفروشی
برش ورق برای مشتری به صورت تسمه، نوار، قطعات مربع، مستطیل و …
مقایسه برش گیوتین با سایر روشهای برش
دستگاه گیوتین در مقابل لیزر
گیوتین سریعتر و ارزانتر است
لیزر برای برشهای پیچیده مناسبتر است
مثال:
اگر مشتری بخواهد ورق ۲ میلیمتر در شکل دایره باشد، باید لیزر استفاده شود.
اما اگر فقط یک برش مستقیم بخواهد، گیوتین بهترین انتخاب است.
نکات مهم برای کیفیت بهتر برش گیوتین
انتخاب تیغه متناسب با جنس ورق
تنظیم زاویه و فشار تیغه
استفاده از گیرههای قوی
سرویس دورهای تیغهها
استفاده از گیوتین CNC برای کارهای حساس
مثال:
اگر ورق استیل با تیغه مناسب برش نخورد، لبه پلیسهدار و موجدار میشود.
